LOS TRENES DEL AGUA Publicado el 07/03/2009
Para CC7601
Las empresas ferroviarias trataron siempre de conseguir y asegurase el abastecimiento del agua, tanto en cantidad como en calidad, si bien esta última no siempre tuvo la necesaria. Con el paso del tiempo y las nuevas tecnologías se procedió a su tratamiento para hacerla apta para el consumo de la locomotora.
El poder aprovisionarse de este importante elemento, que era indispensable para su negocio, hizo que muchas veces se llegara hasta extremos insospechados en su lucha por ver de asegurarse dicho elemento.
Así, me viene ahora a la memoria el pleito entre MZA y el VAYA (1) en la estación que tenían conjuntamente en la ciudad de Villena, por la negativa de la primera a suministrarle agua a la segunda. De hecho era un competidor para el transporte por lo que no cabía ayuda alguna.
Otro ejemplo fue el ocurrido entre los regantes de la huerta de Elche y la compañía ESA (2) quienes habían conseguido permiso del gobierno civil para hacer un acueducto desde el campo de Elche hasta sus instalaciones en Alicante. Al enterarse los regantes, montaron en cólera impidiendo que dichos sobrantes de agua se destinaran para el funcionamiento de las locomotoras de esta empresa.
Son solo dos ejemplos de los muchos que cualquier persona interesada en la historia de los ferrocarriles y que la haya estudiado o leído podrá conocer y que se citan aquí únicamente como ejemplos ilustrativos de una época.

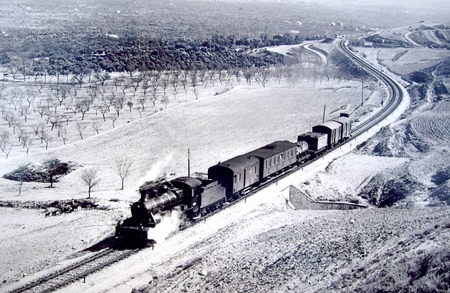

Una 140 ex Andauces al frente de un mercancías con viajeros. Observese la presencia de dos cubatos de agua. Línea Baza-Guadix, Foto Marc Dhalström(+) col. V Ferrer
Ejemplar de cuba de circunstancias en la estación de Lérida. Foto Miquel Espert
El tema del agua era de vital importancia para el ferrocarril, de hecho todo giraba a su alrededor, pues sin agua no había vapor, y sin el no había locomotoras funcionando y como resultado no había transporte alguno.
Eran muchos los elementos que giraban alrededor del agua, su suministro, su almacenamiento, su tratamiento, su reparto, etc.
Así, el suministrarse a través de la red de agua pública, desde pozos o incluso desde ríos por medio de norias en un principio (Estación de Agramón) o desde embalses con toma directa (Estación de Selles Llimià) por medio de bombas hidráulicas, son claros ejemplos de ello.

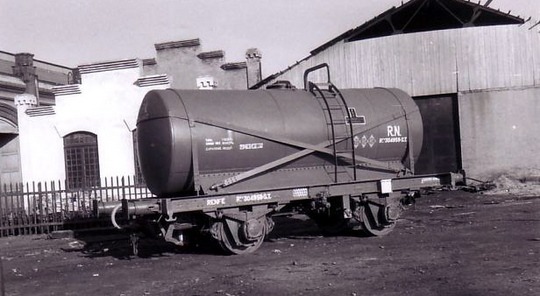

Magnifica cuba en un estado de conservación excelente. Martorell, Foto Miquel Espert
Igualmente resulta curiosa la existencia de balsas decantadoras donde el agua procedente de río o embalse se dejaba descansar al efecto de que la tierra que llevaba en suspensión fuera decantada para evitar en la medida de lo posible su introducción en la caldera de la locomotora que tendría, a la larga, funestas consecuencias. Aumento de la cal y barros en su interior con perdida de rendimiento energético.
De estas balsas decantadoras, o en su defecto desde la fuente de suministro se pasaba a los depósitos o cubatos que se encontraban en las estaciones de los que existían de una gran diversidad y modelos, por lo que no siendo objeto de estudio estas líneas pasaremos de ellos para volver otro día a abordar este tema.
(1)Los Trenes del Esparto. Vicent Ferrer i Hermenegildo
(2)El Trenet de la Marina. Vicent Ferrer i Hermenegildo
Para su distribución a las locomotoras se contaba con las llamadas grúas hidráulicas o tomas de aguas diseminadas en las estaciones y en aquellos puntos que el servicio de tracción había previsto su colocación.
De estas tomas existían gran cantidad de ellas, contando con infinidad de diseños y formas. Las había individualizadas, es decir repartidas en los terrenos de la estación, y también integradas en el propio depósito o cubato, las cuales recibían según terminología de época el nombre de “tanqueta” o “tipo PLM”.
Este tipo de tomas eran de las denominadas, rápidas, es decir, tenían un gran diámetro por ver de conseguir un llenado en el menor tiempo posible, y solían estar situadas entre las vías principales en lo que se denominaba cabecera de andén.
No obstante lo aquí expuesto, existían lugares donde el suministro del agua fue un verdadero problema durante todo el tiempo que duró la explotación con vapor y que conllevó una carga a la explotación de la Red.
No solamente era un problema el suministro de agua para el funcionamiento de las locomotoras, pues también había que suministrarla al personal ferroviario que vivía de forma diseminada en las casillas que existían al lado de la vía, situadas en lugares recónditos sin ningún tipo de acceso posible al servicio de aguas potables. Servicio que por otra parte tardó muchos años en poder llegar a la gran mayoría de ciudadanos.
Es pues este tema el que vamos a abordar en el presente trabajo, la distribución del agua en tren a los diferentes lugares que la precisaban.
Para este cometido, uno más de los muchos que hacía el ferrocarril, aunque a nivel de servicio interior, se contaba con una serie de vehículos dispuestos para tal fin. En la época de las compañías privadas se realizaba mediante la adición de una cuba a cualquiera de los muchos trenes que se hacían.
Ya en época Renfe, se construyeron los denominados “Tren de Agua, ciclo…….”, formados por un variopinto conjunto de vehículos que tenían su base en determinadas estaciones desde donde se efectuaba el llenado y su posterior reparto. Así habían antiguas cubas o cisternas, plataformas con cubas de construcción propia a partir de elementos de recuperación, plataformas con la parte superior e incluso laterales de ténderes, en resumen, todo un mundo altamente diverso.

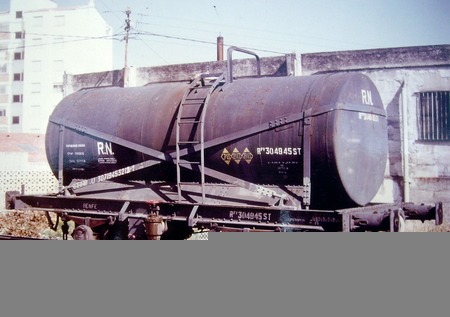

Estación de Alcoi. Año 1978 Foto V Ferrer
Foto superior, estación de Almorchón. Observar como se están llenando unas garrafas de plástico. Año 1984

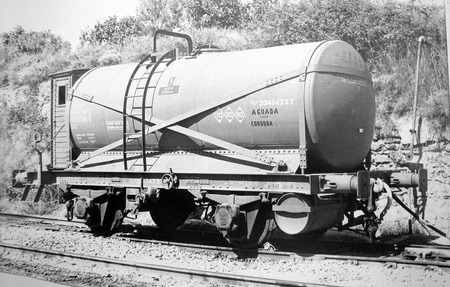

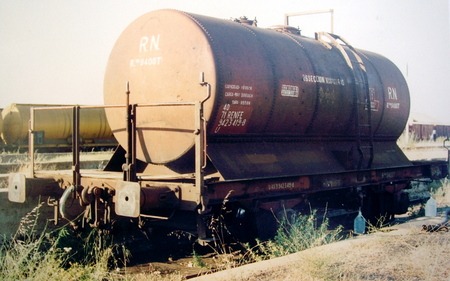

Foto inferior una cuba unificada afecta al ciclo de Agua Cordoba. Fotos de JV. Coves

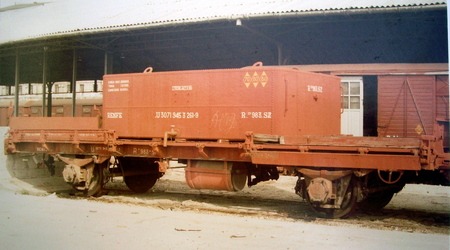

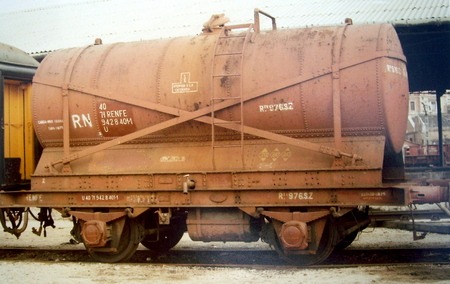

No todos estos vagones eran cubas en el sentido estricto de la palabra, tambíen existián depósitos de forma rectangular como el de la foto. Atocha 1987 Foto JV Coves
Un curioso hibrido, sobre una plataforma Renfe, se ha montado una plataforma ex MZA con su propia cuba. Todo un ejemplo de reciclaje. Atocha 1987 Foto JV Coves
Valencia Termino. Una cuba afecta al servicio o tren del agua. F. V Ferrer 1987
Y es en esta diversidad donde el aficionado – constructor encuentra un verdadero campo para su imaginación.
La composición que aquí se muestra nació hace ya algún tiempo como consecuencia de mi interés por todo aquello que podríamos considerar marginal o poco conocido. El ferrocarril no esta compuesto únicamente de grandes trenes, grandes locomotoras, grandes estaciones, etc., esta formado en su mayor parte por instalaciones de pequeño o cuanto más mediano tamaño, y los trenes (locomotora y vagones) hasta no hace muchos años, realmente eran bien cortos, es cierto que había excepciones, pero poco más.
Las cubas o cisternas

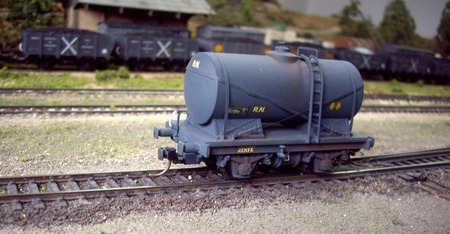

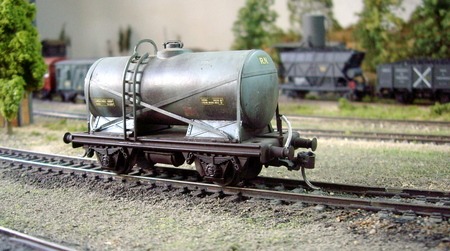

Tienen su origen ambos en sendos modelos Electrotrén. Así el de color gris claro fue el primero que se construyo y tiene su origen en una de las cisternas de esta marca debidamente modificada, mejorado y magistralmente envejecida por un amigo.
La segunda corresponde a una realización más reciente en el tiempo, y es una realización semi artesanal. Se partió de un chasis unificado adquirido suelto, cuando esto era posible, y de una copia en resina de una cisterna, la cual fue debidamente trabajada. El resto pintura y algunos marcajes hicieron el resto.
Las plataformas con cubatos
La primera tiene su origen en un chasis Electrotrén metálico, unos soportes de ejes y una garita de guardafrenos de la misma marca.
La cuba que monta procede de un viejo Kit ingles el cual no se ha modificado en nada, y que una vez pintado no desmerece.

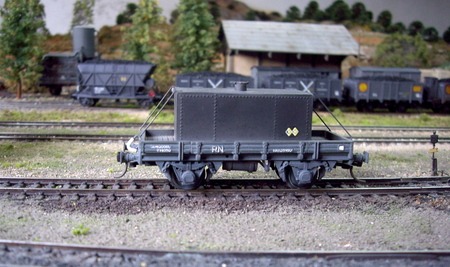

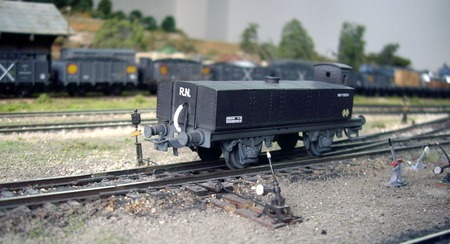

La segunda es una plataforma de borde bajos, sobre el que se ha montado una cuba cuadrada de realización personal en latón. Este modelo al igual que el siguiente se confeccionaron a partir de la plataforma de bordes bajos de Electrotrén debidamente recortada, pues entonces no existían aún los citados vagones en versión Caja Ferroviaria que fue la que construyó los unificados.
Los soportes de ejes proceden de la casa Peco, siendo de un plástico tan suave que actúa como suspensión lo que le confiere un excelente rodaje
Esta cuba es un sencillo desarrollo, que ha sido debidamente remachado por medio de útil apto para ello, y que con un poco de práctica permite este tipo de realizaciones. Con la adición de unos tirantes metálicos de 0’5 mm de diámetro se imita la sujeción sobre la plataforma, rematando con la incorporación de las mangueras de freno.
Igualmente se la dotó del correspondiente balconcillo donde se montó el sistema de freno de estacionamiento.

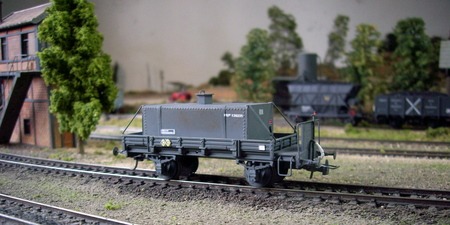

Por último, el tercer modelo, es una plataforma unificada, realizada al igual que la anterior habiéndose colocado sobre la misma un depósito construido con la técnica arriba indicada. La inclusión de las mangueras de freno, así como parte del sistema de vacío (depósito y calderín) se completa el vagón.
El sistema de rodaje es de origen Electrotrén habiéndose modificado en el sentido de colocar cajas de grasa Athermos por ver de darle ese aire tan de nuestro material.
Como es de ver aquí se indican, solo a modo de ejemplo, la realización de una forma fácil de una serie de vagones que, aparte de aumentar nuestro parque, podrán dar vida a toda una serie de diversas circulaciones.
Conclusión
Así desde la inclusión de uno de estos vagones en un tren de mercancías, hasta la realización de trenes completos de agua que previamente habremos formado en la estación serán operaciones habituales en la explotación de nuestro ferrocarril
Igualmente el tomar y dejar uno de estos vehículos en nuestra estación para suministro de agua al personal será una maniobra interesante. También si es un tren de agua, y lo que queremos es que descargue en la balsa para ello habilitada, (sería el caso de la estación de Torrevieja que no teniendo pozo, existía una balsa donde se descargaba el agua, y por medio de un equipo de bombeo se la subía al depósito, para desde allí, proceder a su distribución por medio de las grúas hidráulicas) resultará otra opción interesante. Podemos prever una pequeña balsa en nuestra maqueta o módulo que recoja esta instalación.
El detenernos a medio camino para hacer una descarga en el aljibe de una de las múltiples casillas sería otra opción. El tren del agua tendrá su propio número, y su servicio y recorrido perfectamente grafiado.
Como se puede ver existía todo un mundo alrededor del agua el cual resulta de sumo interés para aquel aficionado que se quiera meter en su reproducción. A título de ejemplo cito: Cubatos o depósitos; grúas hidráulicas; grúas integradas; depuradores, etc., que pueden llenar muchas horas de diversión al aficionado, y que espero sean estudiados poco a poco en estas páginas.
A modo de epílogo
“Existió un ciclo de agua Manresa-Segués, hasta el final del vapor en la línea Manresa-Lleida, formado por una decena de estas cisternas: plataformas cortas M con o sin garita cargadas con depósitos cuadrados procedentes de tender desguazados, de varias dimensiones, pintados siempre en negro..
El convoy lo completaba un J haciendo de furgón y lo traccionó siempre una 400 ex. Norte con base en la reserva de St. Vicenç de Castellet.
A primera hora de la madrugada hacía el servicio Manresa-Segués con el agua que le quedaba, ya que tenía importantes pérdidas; descarga en plena línea, con un ingenioso sistema de tuberías aprovechando por gravedad el gradiente de la línea; una vez vacío, retrocedía a Segués donde la 400 pasaba al otro extremo de la composición; a media mañana descendía a Manresa ( tender por delante ) y hasta el mediodía llenaba las cisternas en la aguada de Manresa, sentido Barcelona; después se guardaba la composición llena en una vía muerta hasta la madrugada siguiente, y la 400 regresaba a su base.
El aprovisionamiento en agua de Segués era imprescindible para recargar las máquinas en medio de la dura subida Manresa-Calaf” Jordi Serra
Las fotos que ilustran el precedente texto, son un pequeño homenaje a todo el sufrido personal ferroviario que con su esfuerzo diario y anónimo hicieron funcionar nuestros trenes.
Dénia l’ivern de 2009
La máquina titular una 400 ex Norte, esta dispuesta para ello en la pequeña reserva de la estación

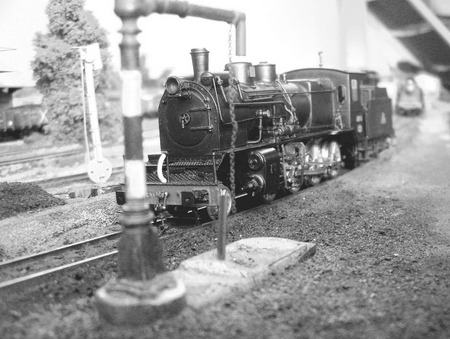

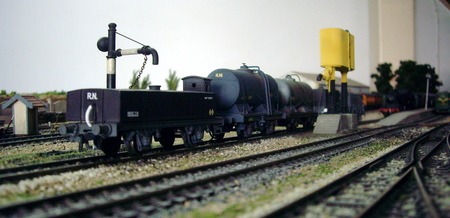

A primeras horas del día el tren del agua ya esta formado en la vía donde se encuentran las grúas hidráulicas

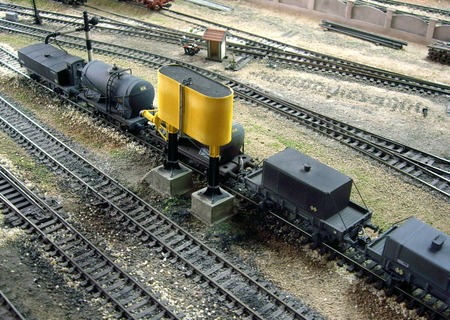

Esta vista aérea permite ver en primer plano la toma de agua integrada rápida que utilizaba Norte en sus estaciones.

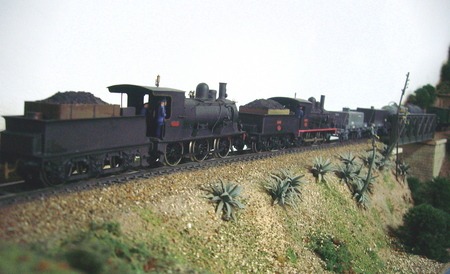

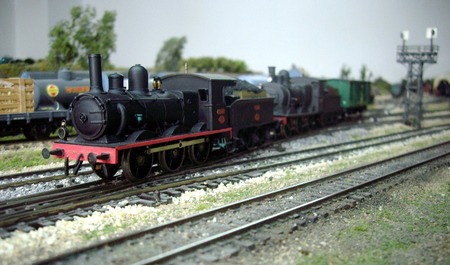

Una avería de última hora en la 400 (problema en el recalentador) ha motivado su sustitución por un par de 030, a mayor disfrute del fotógrafo, que aqui con el reglamentario furgón se dirigen a ponerse en cabeza del tren.
El tren abandona la estación para encargarse del reparto del agua a lo largo de la línea

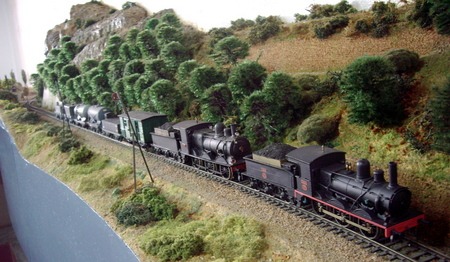

La composición al completo es fotografiada en un ambiente mediterráneo

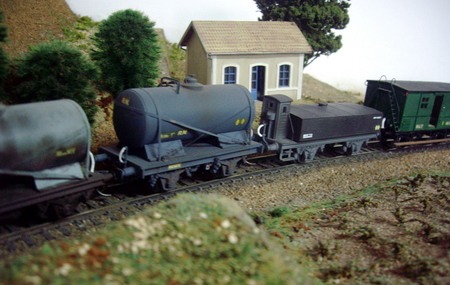

El tren detenido en plena rampa, esta descargando unas de las cisternas en el algibe que da servicio a esta casa de empleados de V y O.

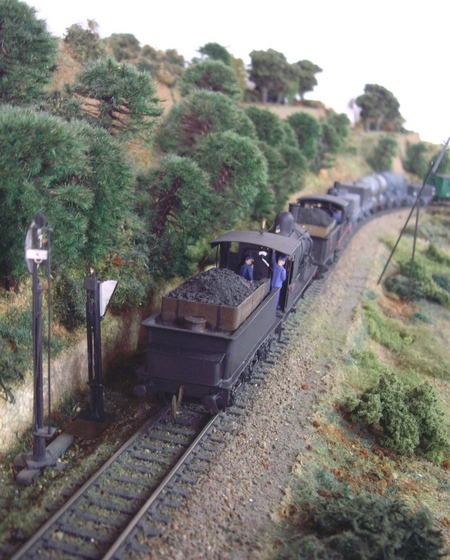

La composición ya de vuelta, con las locomotoras, tender por delante en plena rampa hacia su base

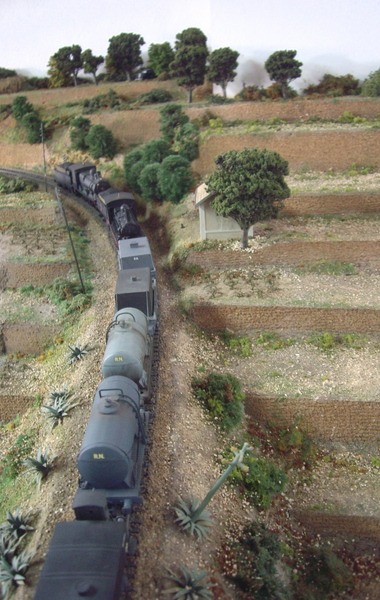

Esta vista nos permite observar con más detenimiento el tren en su camino.
El fotógrafo ha captado el momento en el que el maquinsita acaba de tar los toques de atención, al punto de empezar a rebasar la señal de avanzada,
